Modelo Formal a Escala

Actividad: A partir del automóvil seleccionado (juguete) de 10 a 15 cm. Elaborar las vistas dimensionadas en el papel milimetrado. Realizar un análisis geométrico del automóvil seleccionado.

Materiales:

• Papel Milimetrado - 150 pesos c/u - Papelería Magia
• Elementos de dibujo

Procedimiento:

1. Se establece la escala a la cual se va a llevar a cabo, en mi caso escala 2:1
2. Se dimensionan las distintas vistas de modo que correspondan a el modelo que el juguete posee, de modo tal que quede proporcionado.
3. Seccionar las partes del carro con base a los materiales que se van a utilizar : yeso, cartón paja y balso.
4. Ordenar los planos acorde a las indicaciones del profesor.

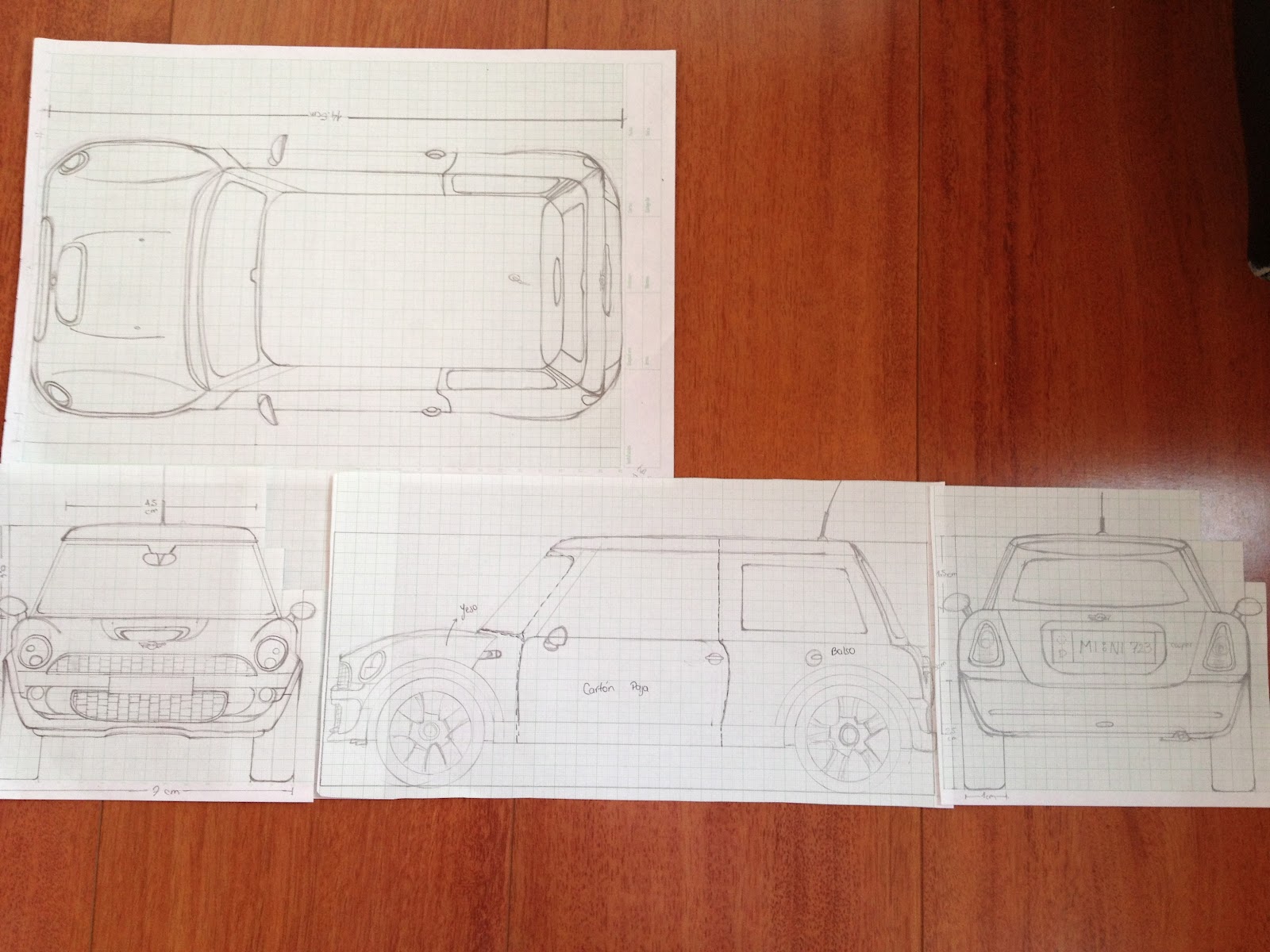

Modelo elegido: Mini cooper

Vista Frontal

Vista Lateral

Vista Posterior

Vista Superior
